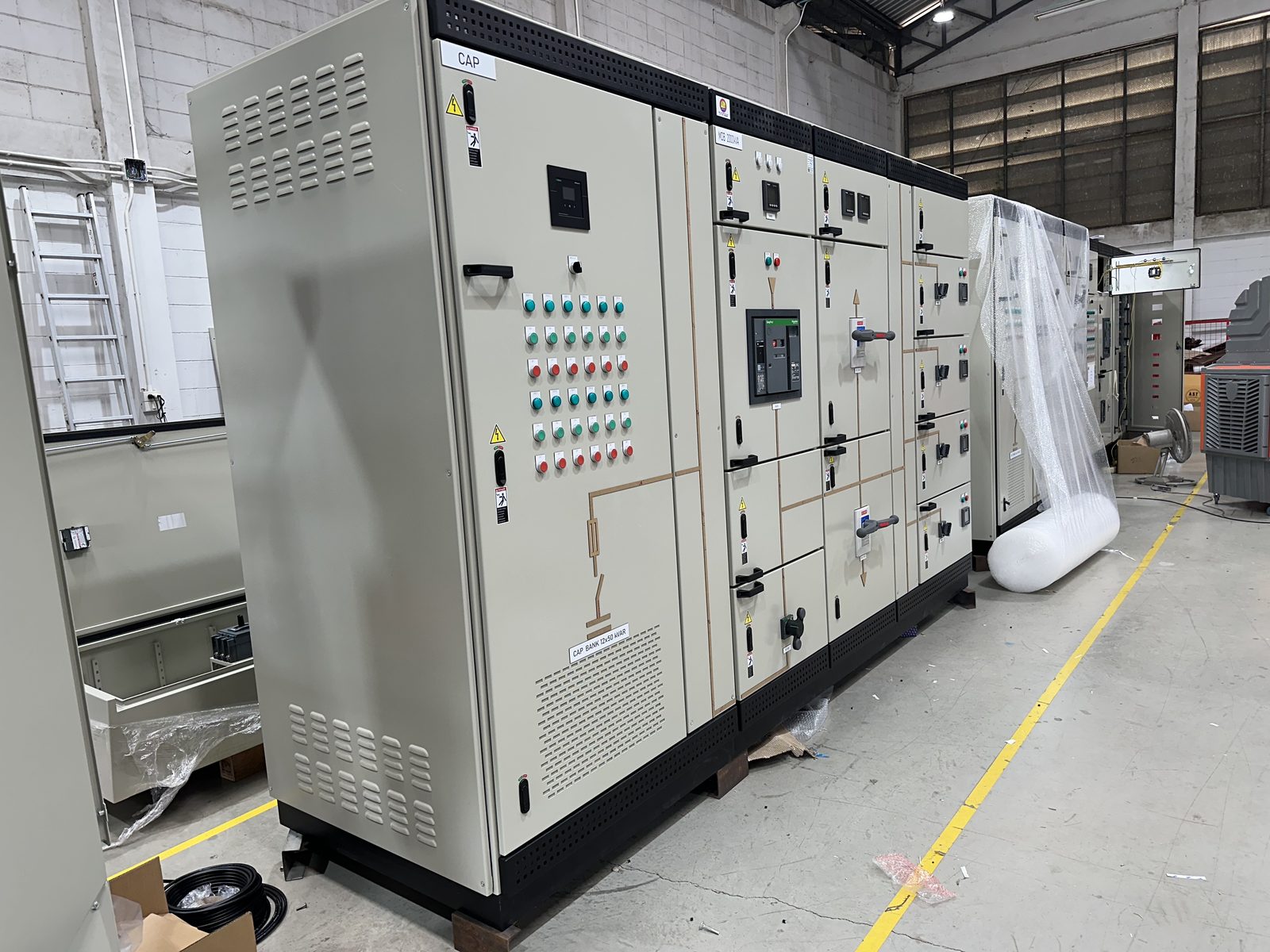

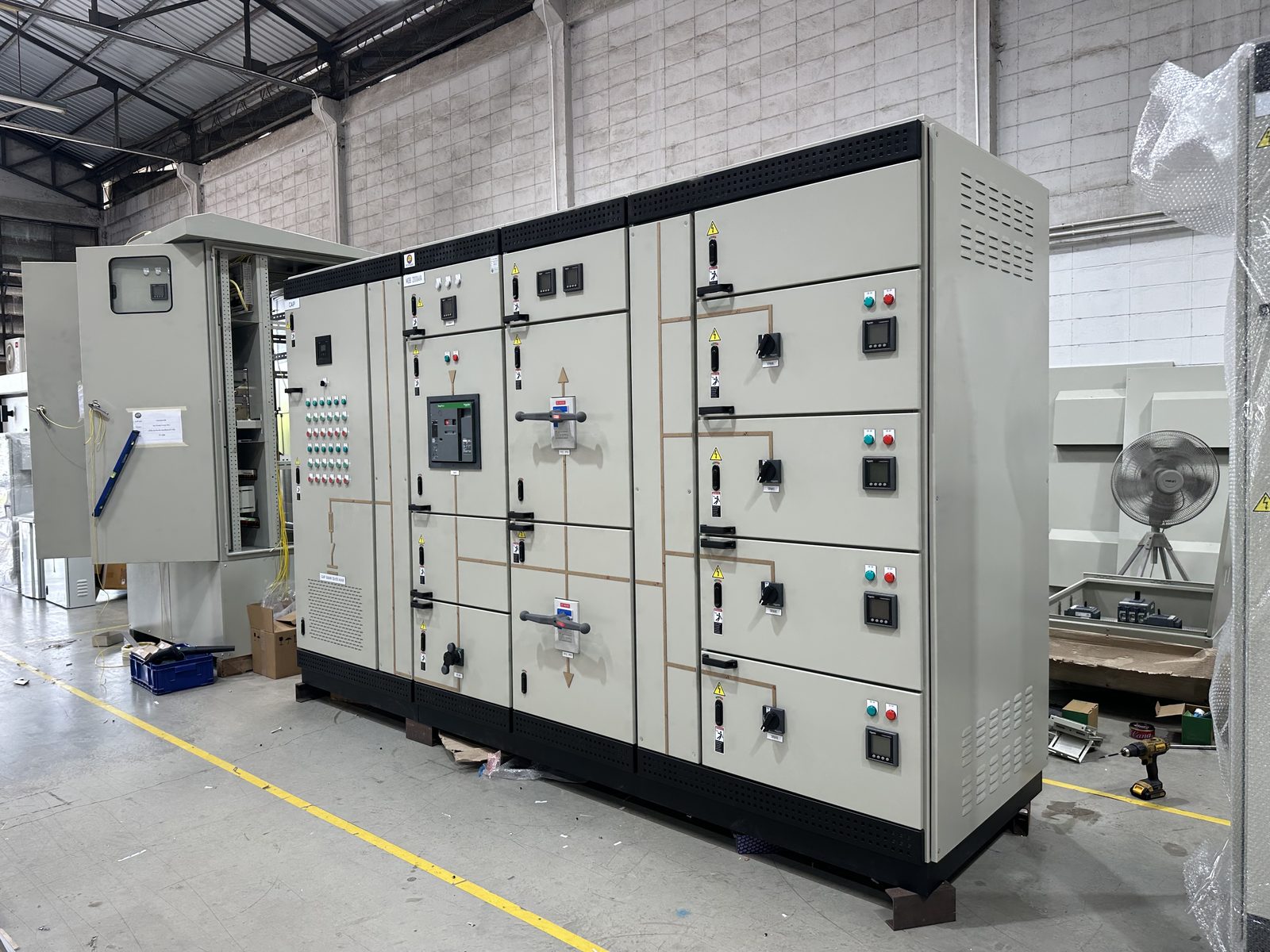

ตู้ MDB / Main Distribution Board
ตู้ประธานแรงต่ำ ออกแบบและผลิตตามแบบและ Specification รองรับ Main Breaker ตั้งแต่ขนาดเล็กจนถึง 5000A พร้อมงานบัสบาร์ทองแดงและระบบ Metering
ตู้ MDB (Main Distribution Board) คือตู้ประธานของระบบไฟฟ้าภายในอาคารและโรงงาน ทำหน้าที่รับไฟจากหม้อแปลงและกระจายไปยังโหลดต่าง ๆ ผ่านอุปกรณ์ป้องกันที่ออกแบบไว้
NBT ELECTRIC ออกแบบและผลิตตู้ MDB ตามแบบและ Specification ของแต่ละโครงการ โดยเริ่มจากการถอดแบบ จัดทำ Shop Drawing และ Single Line Diagram ให้ลูกค้าอนุมัติ ก่อนเข้าสู่กระบวนการผลิตโครงตู้ ติดตั้งบัสบาร์ทองแดง อุปกรณ์ป้องกัน และระบบ Metering ตามที่ระบุ
ทุกตู้ผ่านการทดสอบและตรวจสอบก่อนส่งมอบ พร้อมออก Factory Check & Test Report และรองรับการเข้าตรวจตู้ของลูกค้าและผู้ควบคุมงาน
จุดเด่นของผลิตภัณฑ์
- ผลิตตามแบบและ Specification ของแต่ละโครงการ 100%
- รองรับงานขนาดใหญ่ถึง 5000A
- งานบัสบาร์ทองแดงประณีต ตรวจสอบทุกจุดต่อ
- ทดสอบและออก Test Report ก่อนส่งมอบทุกตู้
- รองรับการเข้าตรวจตู้ของลูกค้าก่อนส่งมอบ
ข้อมูลจำเพาะ
| พิกัดกระแส (Main) | สูงสุด 5000A |
|---|---|
| แรงดันใช้งาน | 400/230V, 3 Phase 4 Wire, 50Hz |
| มาตรฐาน | มอก. 1436 เล่ม 2-2564 / IEC 61439-2 |
| ระดับการป้องกัน | IP31 – IP54 (ตามการใช้งาน) |
| โครงสร้างตู้ | เหล็กพับขึ้นรูป พ่นสีระบบ Powder Coating |
| บัสบาร์ | ทองแดงเคลือบ ตามพิกัดกระแสที่ออกแบบ |
| รูปแบบติดตั้ง | Floor Standing / Free Standing |
| อุปกรณ์ | ตามแบรนด์ที่ลูกค้าระบุ (Schneider, ABB, Mitsubishi ฯลฯ) |
* ข้อมูลจำเพาะปรับได้ตามแบบและ Specification ของแต่ละโครงการ
